ภาพ 3D กับแบบก่อสร้างต่างกันอย่างไร? เช็กเอกสารก่อนเริ่มสร้างบ้าน

โดย บริษัท ทริปเปิ้ลอี จำกัด · จัดทำเนื้อหา 19 ตุลาคม 2569

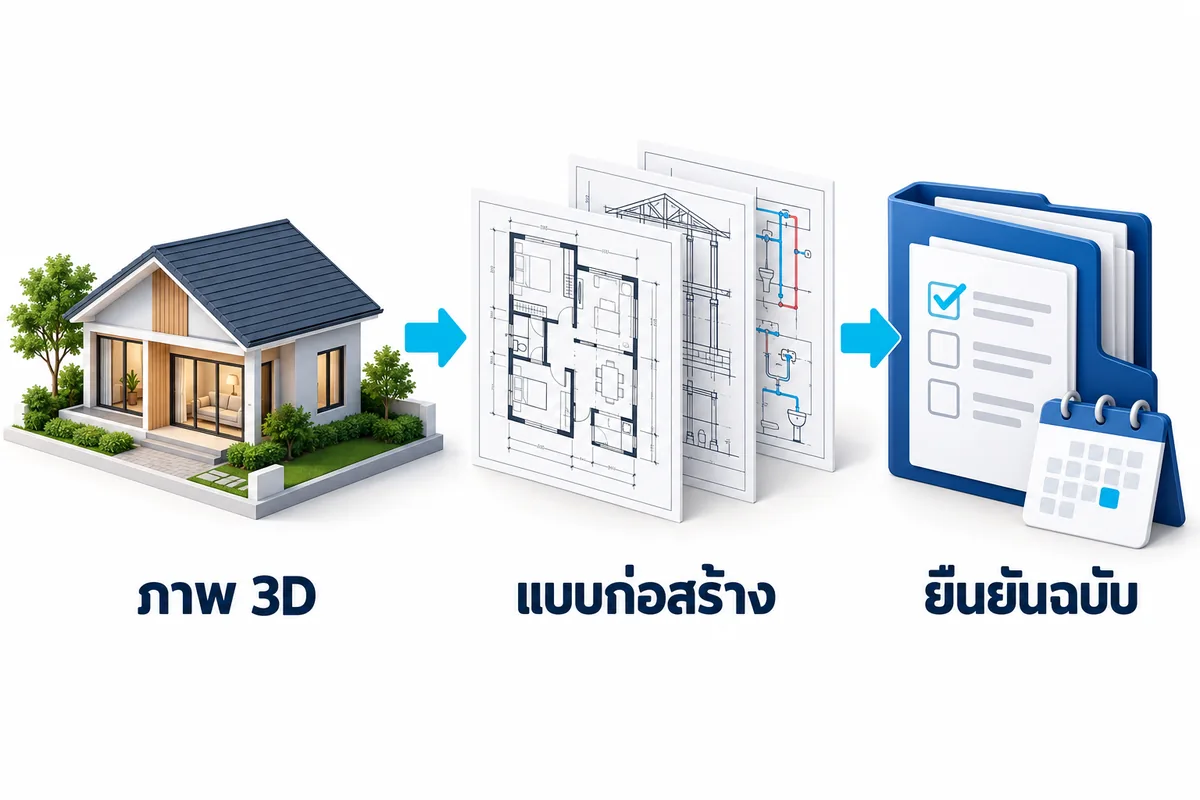

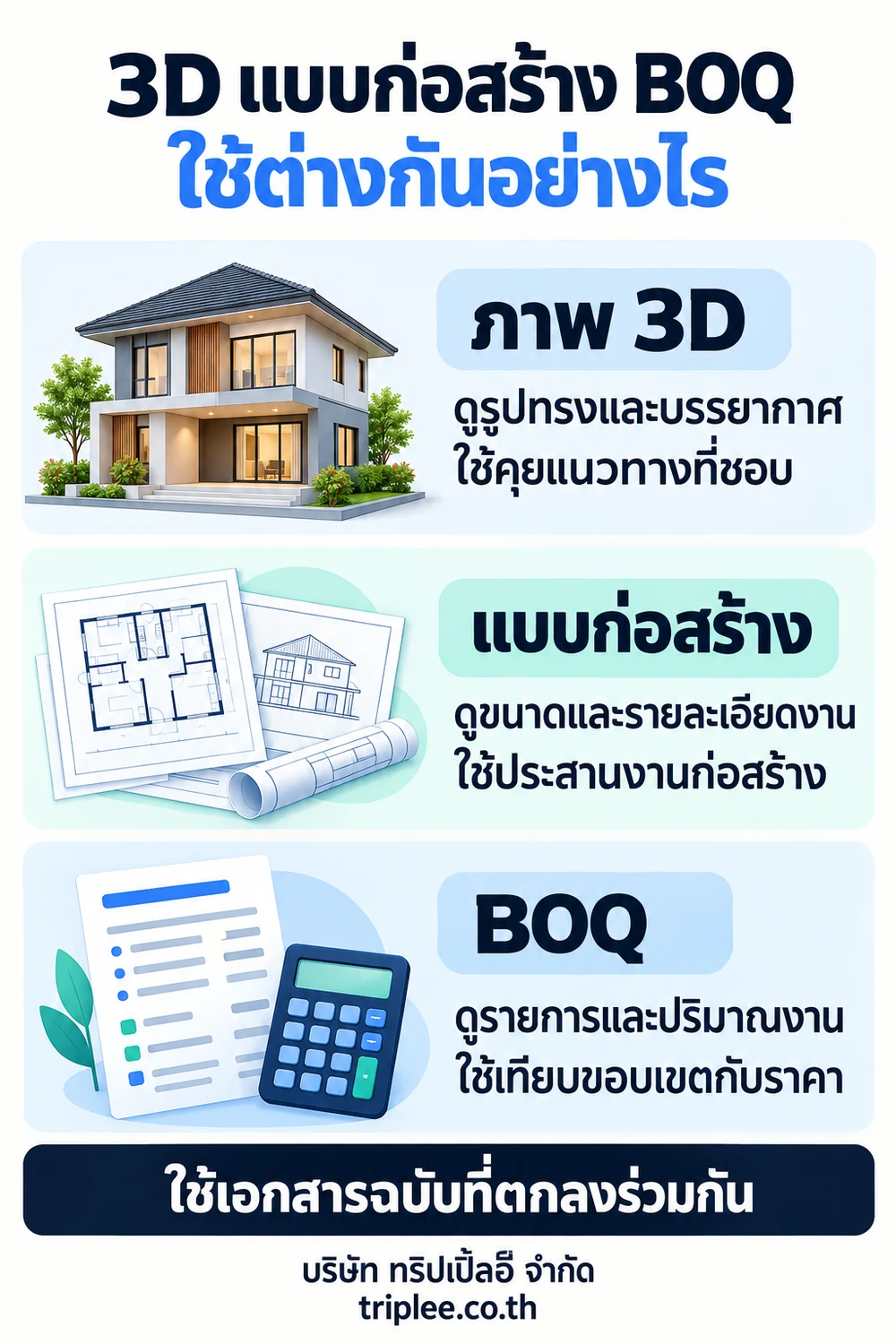

ภาพ 3D และแบบก่อสร้างตอบคนละคำถาม

ภาพสามมิติหรือภาพจำลองช่วยให้เจ้าของบ้านคุยเรื่องรูปร่างอาคาร บรรยากาศ วัสดุที่มองเห็น และการจัดพื้นที่ได้ง่ายขึ้น แต่ภาพมุมเดียวอาจไม่แสดงขนาด ระดับ รอยต่อ หรืองานที่ซ่อนอยู่ จึงควรเปิดแบบและข้อกำหนดที่เกี่ยวข้องควบคู่กัน

ตัวอย่างสมมติ: เจ้าของบ้านขยับหน้าต่างในภาพจำลองเพื่อรับแสงเพิ่ม ควรให้ทีมตรวจต่อว่ากระทบเสา คาน ผนัง จุดไฟ หรือรายการวัสดุใดบ้าง แล้วบันทึกการเปลี่ยนในเอกสารที่ใช้ทำงาน ไม่ส่งต่อเฉพาะภาพหน้าจอที่แก้แล้ว

เปิดสารบัญ แล้วเช็กหมวดแบบที่ต้องใช้

เริ่มจากขอสารบัญแบบและรายการส่งมอบ ไม่จำเป็นต้องอ่านทุกสัญลักษณ์ได้เอง แต่ควรรู้ว่าเรื่องที่สงสัยอยู่ในหมวดใด และใครเป็นผู้ตอบข้อสงสัยนั้น

• สถาปัตยกรรม: รูปแบบและพื้นที่ใช้งาน เช่น ผัง แปลน รูปด้าน รูปตัด และรายละเอียดส่วนที่ต้องขยาย
• โครงสร้าง: ระบบและรายละเอียดรับน้ำหนักที่ผู้ออกแบบกำหนดให้ตรงอาคารและข้อมูลพื้นที่
• ไฟฟ้าและระบบที่เกี่ยวข้อง: ตำแหน่งใช้งาน แนวทางเดินระบบ และรายละเอียดตามขอบเขตโครงการ
• ประปาและสุขาภิบาล: จุดใช้น้ำ ระบบน้ำดี น้ำเสีย และการประสานพื้นที่ติดตั้งตามแบบ
• รายการประกอบและเอกสารร่วม: วัสดุ ข้อกำหนด รายการคำนวณ หรือ BOQ ตามที่ตกลงว่ารวมในงานออกแบบ

รายการนี้เป็นแนวทางคุยขอบเขต ไม่ใช่การระบุว่าเอกสารทุกโครงการต้องเหมือนกันทั้งหมด อ่านต่อเรื่องค่าออกแบบและเอกสารที่ควรได้รับ และวิธีอ่าน BOQ ประกอบแบบ เพื่อเทียบข้อเสนอจากข้อมูลชุดเดียวกัน

ตรวจเลขฉบับและรายการแก้ไขก่อนส่งต่อ

ตั้งชื่อชุดเอกสารให้เข้าใจตรงกัน พร้อมวันที่ออกแบบหรือแก้ไข เลขฉบับ และสถานะการใช้งาน หากมีหลายผู้รับผิดชอบ ให้ตรวจว่าแต่ละหมวดอ้างอิงการเปลี่ยนชุดเดียวกัน เช่น ตำแหน่งห้องน้ำที่ขยับแล้วในแปลนต้องถูกสื่อสารไปยังงานระบบที่เกี่ยวข้องด้วย

ทำบัญชีการเปลี่ยนสั้น ๆ ว่าเปลี่ยนจุดใด ใครพิจารณา ส่งเอกสารใดแทนฉบับเดิม และจะใช้เริ่มเมื่อไร เก็บฉบับก่อนหน้าเพื่ออ้างอิงโดยแยกจากชุดที่ส่งทำงานล่าสุด การเห็นภาพใหม่ไม่ได้แปลว่าแบบทุกหมวดเปลี่ยนตามแล้ว

ประชุมแบบก่อนขอราคาให้ได้ข้อสรุปที่ตรวจกลับได้

1. รวบรวมรายการที่เจ้าของบ้านตัดสินใจแล้ว และเรื่องที่ยังรอเลือก เช่น รูปแบบวัสดุหรือพื้นที่ใช้งาน
2. เปิดภาพพร้อมแบบที่เกี่ยวข้อง จดความต่างและคำถาม แทนการให้ผู้รับเหมาเดาจากภาพ
3. ให้ผู้รับผิดชอบพิจารณาข้อขัดแย้ง และออกเอกสารหรือคำชี้แจงที่ตกลงใช้ร่วมกัน
4. ส่งชุดอ้างอิงเดียวกันให้ผู้เสนอราคา พร้อมระบุสิ่งที่ยังไม่รวมและวิธีจัดการงานเปลี่ยน

เมื่อรายละเอียดที่ต้องใช้ยังไม่ชัด ให้แยกเป็นรายการรอยืนยันและตกลงวิธีประเมินราคา ไม่ใช้ยอดราคาจากภาพสวยเพียงภาพเดียวเป็นข้อสรุปสุดท้าย ดูแนวทางเลือกผู้รับเหมาและตรวจเงื่อนไขก่อนจ้าง ประกอบ

ตกลงรายการส่งมอบก่อนเริ่มงานออกแบบ

• รวมภาพมุมใด แบบหมวดใด และรายละเอียดระดับใดบ้าง
• ส่งเป็นเอกสารหรือไฟล์รูปแบบใด ขอบเขตสิทธิ์นำไปใช้เป็นอย่างไร
• ขั้นตอนรับความเห็นและแก้ไขมีอะไรบ้าง ใครเป็นผู้ยืนยันแต่ละช่วง
• การประสานข้อมูลที่ดิน รายงานดิน และผังบริเวณอยู่ในขอบเขตของใคร
• การขออนุญาต ตรวจหน้างาน หรือควบคุมงานรวมอยู่ด้วยหรือเป็นงานแยก

สำหรับแบบตัวอย่างที่ดาวน์โหลดได้ ควรตรวจความเหมาะสมกับพื้นที่จริงด้วย กรมโยธาธิการและผังเมือง ระบุเรื่องการจัดผังบริเวณและเลือกฐานรากให้เหมาะกับสภาพพื้นที่ในการนำแบบมาตรฐานไปใช้ ข้อมูลของรายงานสำรวจดินจึงเป็นอีกเรื่องที่ควรถามทีมออกแบบตั้งแต่ต้น

ส่งข้อมูลให้ Triple E ประเมินขอบเขตออกแบบ

ส่งประเภทอาคาร ที่ตั้ง ข้อมูลที่ดิน ความต้องการใช้งาน ภาพแนวทางที่ชอบ และแบบที่มีอยู่ให้ทีมบริการออกแบบบ้าน อาคาร และโรงงานของ Triple E ประเมินขอบเขตเบื้องต้นฟรี แล้วตกลงรายการส่งมอบและกำหนดงานให้ชัด หากเป็นอาคารเดิมที่ต้องประเมินสภาพก่อนปรับปรุง ดูบริการตรวจสอบอาคารและโครงสร้างเพื่อประเมินงานที่เหมาะสมแยกต่างหาก

คำถามที่พบบ่อย

มีภาพ 3D แล้วใช้ก่อสร้างบ้านได้เลยไหม?

ภาพ 3D ช่วยคุยรูปแบบ แต่ยังต้องมีแบบและรายละเอียดที่เหมาะกับงานจริง รวมทั้งการพิจารณาของผู้รับผิดชอบและขั้นตอนอนุญาตที่เกี่ยวข้อง ควรตรวจรายการส่งมอบก่อนสั่งก่อสร้าง

แบบขออนุญาตกับแบบก่อสร้างเป็นชุดเดียวกันเสมอไหม?

ชื่อชุดอย่างเดียวบอกระดับรายละเอียดไม่ได้ ต้องตรวจเนื้อหา วัตถุประสงค์ ฉบับแก้ไข และรายการส่งมอบ บางงานอาจใช้เอกสารร่วมกันได้ แต่รายละเอียดสำหรับทำงานจริงต้องชัดเจนตามขอบเขตที่ตกลง

เปลี่ยนหน้าต่างหรือห้องในภาพ 3D ต้องแจ้งใครบ้าง?

ส่งรายการเปลี่ยนให้ทีมออกแบบและผู้รับผิดชอบตรวจผลต่อแบบสถาปัตย์ โครงสร้าง งานระบบ และราคา แล้วให้ยืนยันเอกสารฉบับที่ใช้ก่อนสื่อสารต่อผู้รับเหมา

แหล่งข้อมูลประกอบ

อ่านเพิ่มเติมจากคำถามที่พบบ่อยเรื่องแบบแปลนเพื่อประชาชนของกรมโยธาธิการและผังเมือง และเงื่อนไขการนำแบบมาตรฐานไปใช้ บทความนี้เรียบเรียงเพื่อช่วยเจ้าของบ้านประสานเอกสาร รายการและขั้นตอนของแต่ละงานต้องตรวจจากข้อเสนอและข้อกำหนดที่เกี่ยวข้อง
